Guia de instalação do suporte de VGA

O suporte de placa de vídeo profissional da Gainward reforça a proteção à sua placa gráfica,
minimizando o risco de torção da placa ou dano no encaixe do slot.

Suporta até duas placas gráficas
Design eficiente e simplificado.
  1. Parafusos que permitem a instalação sem uso de ferramentas
  2. Pé emborrachado para evitar arranhões na base do gabinete
Altura ajustável e de fácil montagem

- Passo 01 -

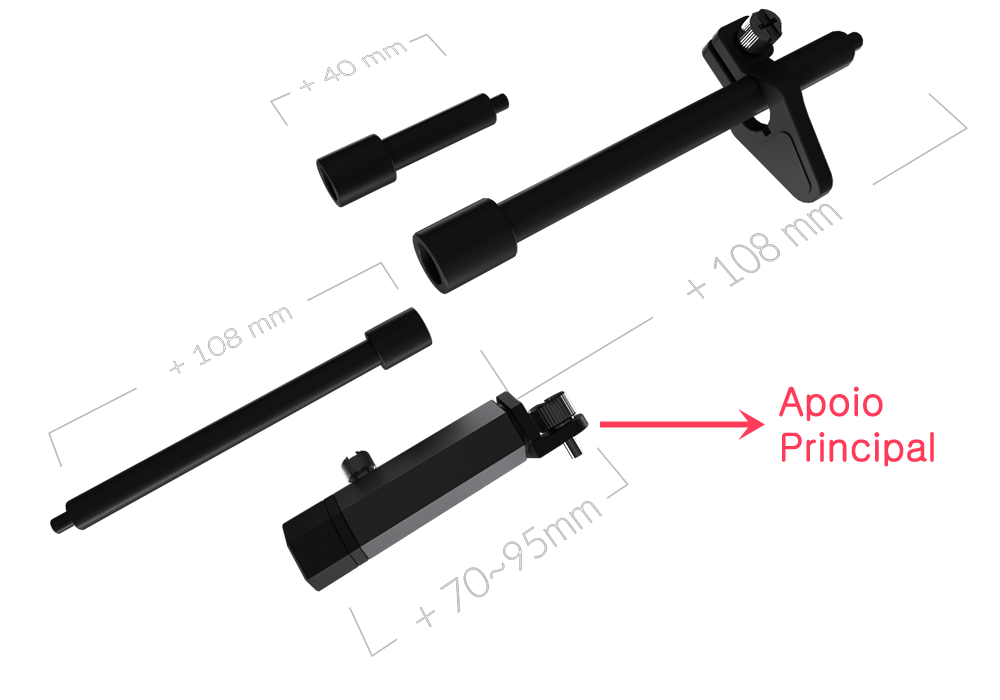

Escolha o comprimento adequado do kit para montar o suporte de VGA.

- Passo 02 -

Com base no corpo principal, conecte as partes do kit de ponta a ponta para a instalação.

- Passo 03 -

Monte o suporte de VGA na placa gráfica com o parafuso que dispensa ferramenta (polegar).

Notas: Os orifícios do parafuso estão no lado norte ou leste na parte traseira da placa. O número de orifícios varia dependendo do modelo.

- Passo 04 -

Se necessário, ajuste o comprimento do corpo principal através do parafuso que dispensa ferramenta (polegar).

OBS. Para a instalação de duas placas, use o apoio extra para reforçar o suporte.

- Exemplos -

* Uma Placa de vídeo

* Duas Placas de vídeo
